08. Airflow의 구조 — 무엇이 DAG를 돌리는가

Properties1
tagsmlops, airflow

8 min read

이전 글에서 작업의 의존성을 DAG로 표현하는 법을 봤다. 이제 그 DAG를 실제로 정해진 일정에 맞춰 실행하고, 실패를 감지·재시도하며, 진행 상황을 보여주는 도구가 필요하다. 그 대표가 Apache Airflow다. 이번 글에서는 Airflow가 무엇이고, 내부적으로 어떤 구성 요소들이 맞물려 DAG를 돌리는지를 살펴본다.

Airflow는 워크플로 스케줄러

Airflow는 워크플로(작업 흐름)를 코드로 정의하고, 일정에 따라 실행하며, 모니터링하는 도구다. 원래 Airbnb에서 만들어 현재는 Apache 재단의 오픈소스 프로젝트다. 핵심 철학은 “workflow as code” — 워크플로를 GUI로 그리는 것이 아니라 Python 코드로 정의한다는 점이다. 덕분에 워크플로도 일반 코드처럼 버전 관리하고, 리뷰하고, 재사용할 수 있다.

Airflow가 해 주는 일을 정리하면,

  • 스케줄링: “매일 새벽 2시”, “매시간”처럼 정해진 주기로 DAG를 실행한다.
  • 의존성 관리: DAG에 적힌 순서대로, 선행 작업이 끝난 작업만 실행한다.
  • 재시도·실패 처리: 작업이 실패하면 정해진 횟수만큼 자동 재시도하고, 그래도 실패하면 알린다.
  • 모니터링: 웹 UI로 각 작업의 성공/실패/진행 상태를 한눈에 보여준다.

핵심 용어: DAG, Task, Operator

Airflow를 이해하려면 세 용어를 구분해야 한다.

  • DAG: 하나의 워크플로 전체. 앞 글의 그 DAG이며, Airflow에서는 Python 파일 하나가 보통 하나의 DAG를 정의한다. “이 파이프라인을 언제, 어떤 순서로 돌릴지”를 담는다.
  • Task(태스크): DAG를 이루는 개별 작업 단위. DAG 그래프의 노드 하나에 해당한다. (예: extract, transform)
  • Operator(오퍼레이터): Task가 무슨 일을 하는지를 정의하는 틀(template). Task는 Operator를 하나 골라 만든 인스턴스라고 보면 된다.

Operator는 자주 쓰는 작업 유형별로 미리 마련돼 있다.

  • PythonOperator — 임의의 Python 함수를 실행.
  • BashOperator — 셸 명령을 실행.
  • KubernetesPodOperator — 작업을 Kubernetes Pod(컨테이너)로 실행. (앞서 본 Kubernetes와 만나는 지점)
  • 그 외 클라우드·DB·API 연동용 Operator가 풍부하다.

즉 DAG(전체 워크플로) ⊃ Task(작업 노드) → Operator(그 작업이 하는 일) 의 관계다.

Airflow의 구성 요소

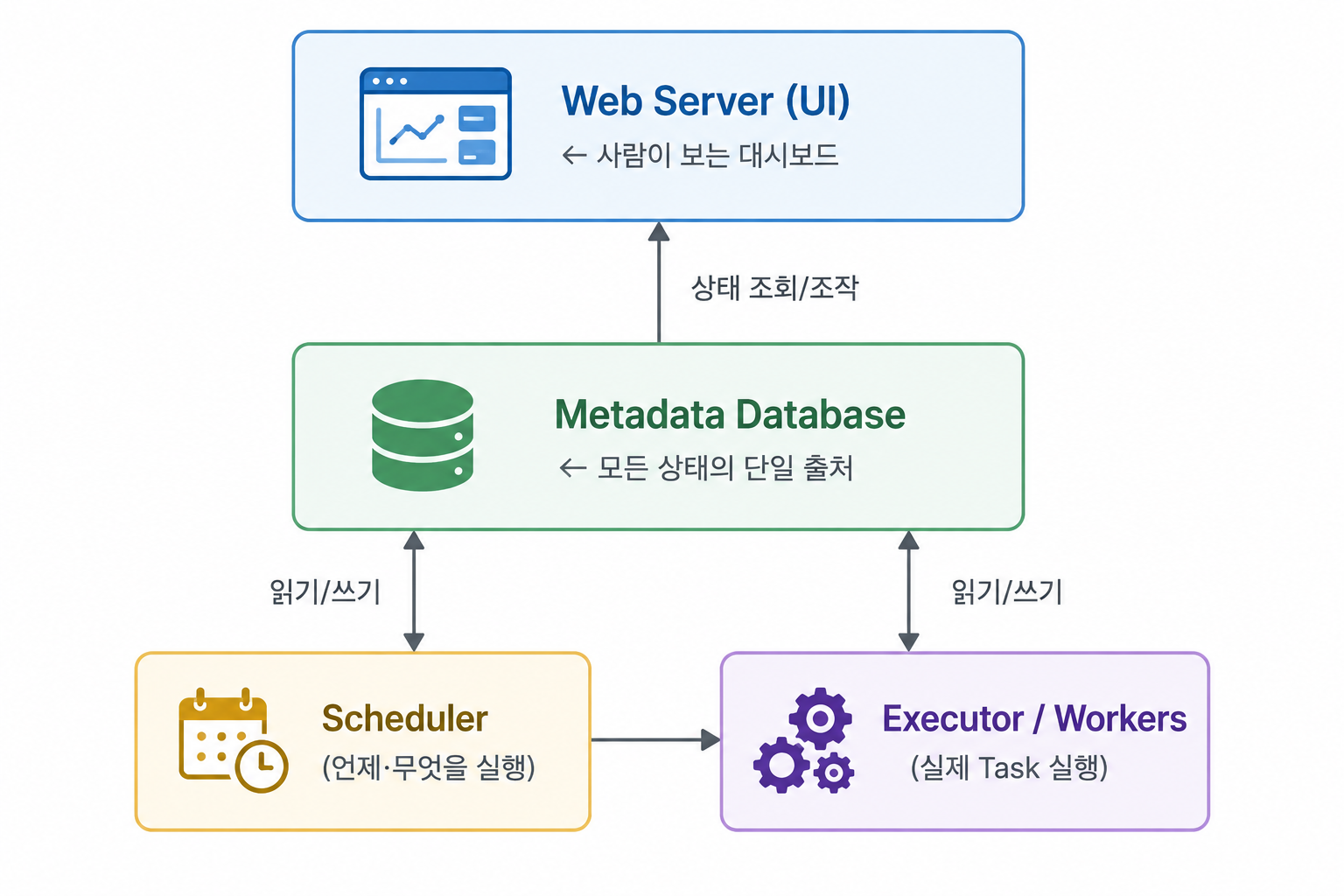

Airflow는 한 덩어리 프로그램이 아니라, 여러 컴포넌트가 협력하는 시스템이다. 핵심 넷을 보자.

        ┌──────────────────────────────────────────────┐
        │                Web Server (UI)               │  ← 사람이 보는 대시보드
        └───────────────────────┬──────────────────────┘
                                │ 상태 조회/조작
        ┌───────────────────────┴──────────────────────┐
        │              Metadata Database               │  ← 모든 상태의 단일 출처
        └───────────────────────┬──────────────────────┘
              읽기/쓰기 ↑         │ ↓ 읽기/쓰기
        ┌──────────────┴──┐   ┌──┴───────────────────┐
        │    Scheduler    │──▶│   Executor / Workers  │
        │ (언제·무엇을 실행)│   │  (실제 Task 실행)      │
        └─────────────────┘   └──────────────────────┘
  • Scheduler(스케줄러) — Airflow의 심장. DAG들을 읽어, 지금 실행할 때가 된 DAG가 있는지, 그 안에서 선행 의존성이 충족돼 실행 가능해진 Task가 무엇인지 끊임없이 판단한다. 실행할 Task를 정해 Executor에 넘긴다.
  • Executor(이그제큐터) / Worker(워커) — Scheduler가 “이 Task를 실행하라”고 정한 것을 실제로 실행하는 부분. Executor는 실행 방식을 결정하는 전략이고, Worker는 실제 작업을 수행하는 프로세스다. (아래에서 부연)
  • Metadata Database(메타데이터 DB) — DAG·Task의 모든 상태를 저장하는 데이터베이스. 어떤 Task가 성공/실패했는지, 언제 실행됐는지가 모두 여기 기록된다. 모든 컴포넌트가 이 DB를 단일 진실 공급원(single source of truth) 으로 공유한다.
  • Web Server (UI) — 사람이 보는 웹 대시보드. DAG의 그래프, 각 Task의 상태(성공=초록, 실패=빨강), 로그, 실행 이력을 보여주고, 수동 실행·재시도 같은 조작도 제공한다. (UI는 메타데이터 DB의 내용을 보여줄 뿐, 실행 자체는 Scheduler/Executor가 한다.)

이 넷이 메타데이터 DB를 중심으로 맞물린다. Scheduler가 “무엇을 실행할지” 정해 DB에 기록하고 Executor에 넘기면, Worker가 실행한 뒤 결과를 다시 DB에 쓰고, Web Server는 그 DB를 읽어 사람에게 보여준다.

Executor의 종류 (실행을 어떻게 분산하나)

Executor는 Task를 어디서 어떻게 실행할지 정하는 전략이다. 규모에 따라 고른다.

  • LocalExecutor — 한 대의 머신에서 여러 Task를 병렬 실행. 소규모·학습용.
  • CeleryExecutor — 여러 Worker 머신에 Task를 분산. 대규모 운영에서 전통적으로 많이 쓴다.
  • KubernetesExecutor — 각 Task를 별도의 Kubernetes Pod로 띄워 실행. Task마다 격리된 환경에서 돌고, 끝나면 Pod가 사라진다. 시리즈 개요에서 말한 Docker·K8s·Airflow가 한데 모이는 전형적인 형태다.

입문 단계에서는 “Executor를 바꾸면 코드는 그대로 둔 채 실행 규모와 방식만 달라진다”는 점만 기억하면 충분하다.

요약

  • Airflow는 워크플로를 Python 코드로 정의하고(workflow as code), 일정에 따라 실행·재시도·모니터링하는 워크플로 스케줄러다.
  • DAG(워크플로 전체) ⊃ Task(작업 노드) → Operator(그 작업이 하는 일). PythonOperator·KubernetesPodOperator 등 Operator로 Task가 할 일을 정한다.
  • 구성 요소: Scheduler(언제·무엇을 실행할지 결정) · Executor/Worker(실제 실행) · Metadata DB(모든 상태의 단일 출처) · Web Server(모니터링 UI).
  • Executor(Local/Celery/Kubernetes)를 바꾸면 코드 변경 없이 실행 규모·방식을 조절할 수 있다.
  • 다음 글에서는 이 개념들을 코드로 옮겨 첫 DAG를 직접 작성한다.
